Einfamilienhaus mit Hausautomation

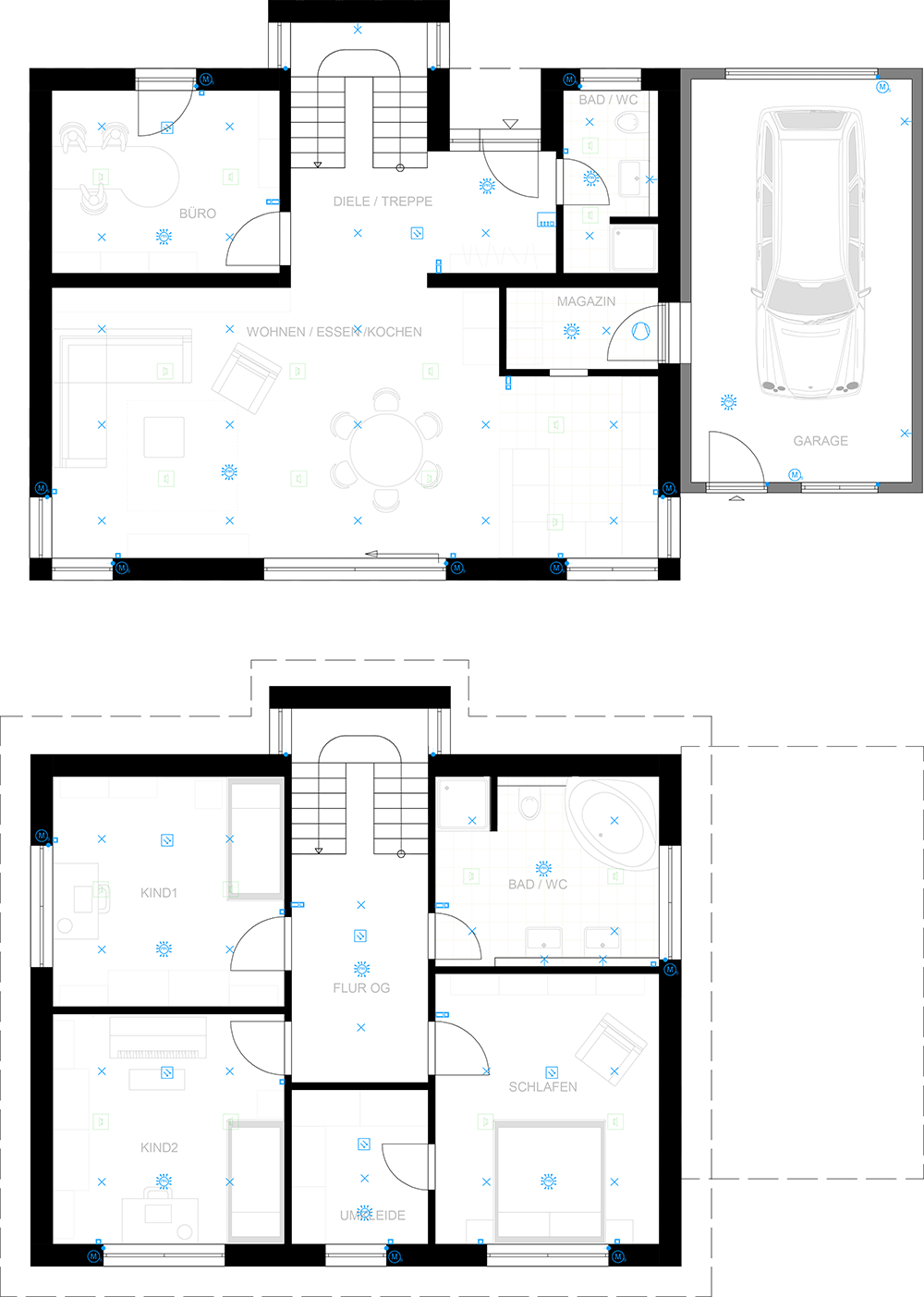

SCLAN Grundriss

Ein typischer Hausbau mit integrierter SCLAN-Technik. Wir zeigen anhand diesen Beispiels, welche Funktionalität Standardmäßig von SCLAN kommt und welche Erweiterungen möglich sind.
Ein Haus mit SCLAN-BUS Technologie ist wie ein klassischer Lichtschalter. Einmal eingebaut, wird höchstens der Rahmen der Bedienelemente für eine Renovierung abgeklebt. Ansonsten hat man dieselben Wartungsintervalle > 30 Jahre.

- Softwareupdates und Internetzugang nur im Zeitraum der Inbetriebnahme
- später keine weiteren permanenten Software-Updates notwendig
- keine dauerhafte Internetverbindung zur Steuerung notwendig
- kein WLAN oder Funk notwendig um etwas zu bedienen
- Moderne Technik die einfach ewig hält!


Licht und Lichtszenen:

Alle Einbauleuchten werden über 16 Dimm-Kanäle in Szenen gesteuert.

Jalousien und Rollläden:

Alle 12 Jalousien werden einzeln im Raum oder gemeinsam in Szenen und Betriebsmodi betätigt.

Heizung und Klima:

Die 9 Stellantriebe werden in Abhängigkeit zur erfassten Raumtemperatur und den gewünschten Temperatur-Vorgaben automatisch geregelt. Dies geschieht in Abhängigkeit zum gewählten Betriebsmodus.

Bedienung und Steuerung:

6 kompakte Touchpanels erlauben das einfache und schnelle Erfassen von Zuständen und das Festlegen und modifizieren von Szenen. Mit dem integierten 4-fach Taster sind schnelle unmittelbare Aktionen abrufbar. Die abgesetzten 4-fach Taster ohne Display erlauben die gleiche Grund-Bedienung auch ohne Display.

Präsenzmelder:

Im SCLAN System haben die Präsenzmelder gleich zwei Funktionen. Diese können automatisch Lichtszenen aktivieren, dienen aber der vorhanden Alarm-Funktionalität zur Raumüberwachung.

Tür und Fensterkontaktsensor:

Bauseits vorhande Kontakte können in den SCLAN-Bus eingebunden werden, um Funktionalitäten zur Temperaturabsenkung in der Heizperiode oder als Teil der Alarmfunktionalität.

Wetterstation:

Die Werte wie z.B. die Helligkeit im Außenbereich können zusammen mit den Präsenzmeldern für eine vollautomatische Lichtsteuerung genutzt werden.

Rauchmelder:

Neben der lokalen Tonalamierung, können im Auslösefall automatisch die Jalosien nach oben gefahren werden und eine Warn-Mitteilung versendet werden.

Alarm Funktionalität:

SCLAN kann Sensoren überwachen, zu denen nicht nur dedizierte Alarm-Sensoren wie z.B. Fensteröffnungs-Kontakte oder Rauchmelder gehören. Sondern auch normale Betriebs-Sensoren, z.B. Bewegungsmelder, die bereits für die automatische Lichtsteuerung eingesetzt werden.






SCLAN Grundriss



Einfamilienhaus Paket-Beispiel

Produkte und Details in der rechten Spalte >
Gesamtpreis UVP inkl. Schaltschrank
16.999,00 EUR (inkl. 19% MwSt)*

Einfache Installation durch den Elektriker vor Ort

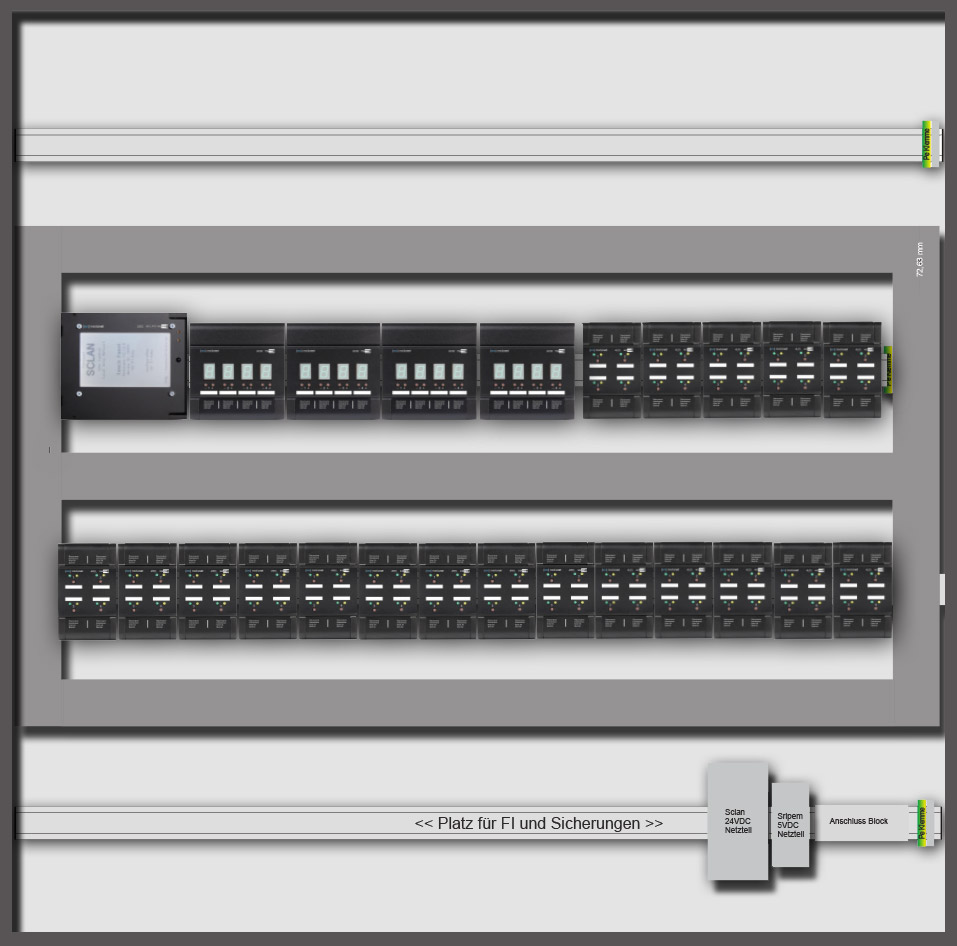

Beispiel Schaltschrank: Die SCLAN Bausteine werden fertig im Schaltschrank montiert  an die Baustelle geliefert. Bauseits werden nur noch die Licht- und Stromkreise an den Reihenklemmen aufgelegt sowie die Sensorik angeklemmt.

Schaltschrank mit SCLAN


Zusatzpaket Licht und Strom

- 42 hochwertige Einbauleuchten LTS211.90 mit LED Lechtmittel  und dimmbaren Vorschaltgerät
- 64 Steckdosen im passenden Glasrahmen
Gesamtpreis UVP
8.199,00 EUR (inkl. 19% MwSt)*


Links die Einbauleuchte | Rechts der Einbaulautsprecher

SCE211_mit_LED

Zusatzpaket Multimedia

- 18 hochwertige Einbaulautsprecher VP-SCE
- Mehrkanal Verstärker mit Streaming-Audio Quellen für 8 Hörzonen
- Netzwerkkomponenten für sicheres WiFi und LAN Gebäudeweit
Gesamtpreis UVP
10.999,00 EUR (inkl. 19% MwSt)*




 * Preise ohne Installation vor Ort und ohne Kabel



Bauherrenbroschüre PDF

SCLAN Touchpanel
SCLAN Touchscreen mit 4-fach Taster

Einfamilienhaus Paket-Beispiel:

Gesamtpreis UVP inkl. Schaltschrank
16.999,00 EUR (inkl. 19% MwSt)*

Erdgeschoss:

Büro
4x Deckenleuchten, gedimmt
1x Touchscreen mit 4-fach Taster
1x 1-fach-Rahmen mit 4-fach Taster
1x Rauchmelder
1x Präsenzmelder
1x Fensterkontakt
1x Rollladensteuerung

Diele / Treppe
2x Deckenleuchten, gedimmt
1x Wandleuchte, gedimmt
1x Touchscreen mit 4-fach Taster
1x Rauchmelder
1x Präsenzmelder
2x Fensterkontakt

Gäste-WC
2x Deckenleuchten, gedimmt
1x Wandleuchte, gedimmt
1x 1-fach-Rahmen mit 4-fach Taster
1x Präsenzmelder
1x Fensterkontakt
1x Rollladensteuerung

Wohnen / Essen / Kochen
4x Deckenleuchten, gedimmt
1x Touchscreen mit 4-fach Taster
5x 1-fach-Rahmen mit 4-fach Taster
1x Rauchmelder
5x Fensterkontakt
1x Präsenzmelder

Magazin
1x Deckenleuchten, geschaltet
1x Präsenzmelder
1x Abluftanlage

Garage
2x Wandleuchte, geschaltet
1x Fensterkontakt
1x Türkontakt
1x Präsenzmelder
1x Rollladensteuerung
1x Torsteuerung

Obergeschoss:

Kind1
4x Deckenleuchten, gedimmt
2x 1-fach-Rahmen mit 4-fach Taster
1x Rauchmelder
1x Präsenzmelder
1x Fensterkontakt
1x Rollladensteuerung

Kind2
4x Deckenleuchten, gedimmt
2x 1-fach-Rahmen mit 4-fach Taster
1x Rauchmelder
1x Präsenzmelder
1x Fensterkontakt
1x Rollladensteuerung

Ankleide
1x Deckenleuchten, geschaltet
1x 1-fach-Rahmen mit 4-fach Taster
1x Präsenzmelder
1x Fensterkontakt
1x Rollladensteuerung

Schlafen
4x Deckenleuchten, gedimmt
1x Touchscreen mit 4-fach Taster
2x 1-fach-Rahmen mit 4-fach Taster
1x Rauchmelder
1x Fensterkontakt
1x Präsenzmelder
1x Rollladensteuerung

Badezimmer
4x Deckenleuchten, gedimmt
2x Wandleuchte, geschaltet
1x Touchscreen mit 4-fach Taster
1x 1-fach-Rahmen mit 4-fach Taster
1x Fensterkontakt
1x Präsenzmelder
1x Rollladensteuerung

Flur OG
2x Deckenleuchten, gedimmt
1x Touchscreen mit 4-fach Taster
2x Fensterkontakt
1x Rauchmeld
1x Präsenzmelder
1x Rollladensteuerung




Komponenten:



ucc display
UCC: 1x UCC - der Grundbaustein jeder SCLAN-Installation


4DIM: 4x 4-fach Dimmerbausteine für insgesamt 16 Lichtkreise


4REL: 9x 4-fach Ralaisbausteine schalten die Stellantriebe der Heizung und die Jalousiemotoren


4UDI: 10x 4-fach Eingangsbaustein für Präsenz- und Rauchmelder sowie Raumtemperatursensoren und Fensterkontakte

SCLAN WandbedienelementeBedienelemente:
6x Touchpanels, 13x Vierfachtaster
Sensorik:
1x Wetterstation o.Abb.
12x Micro-Präsenzmelder o.Abb.
9x Temperatur Sensoren o.Abb
